AZZ03 Staffa a Z di fissaggio per rivestimento in pietra con dado rivettato

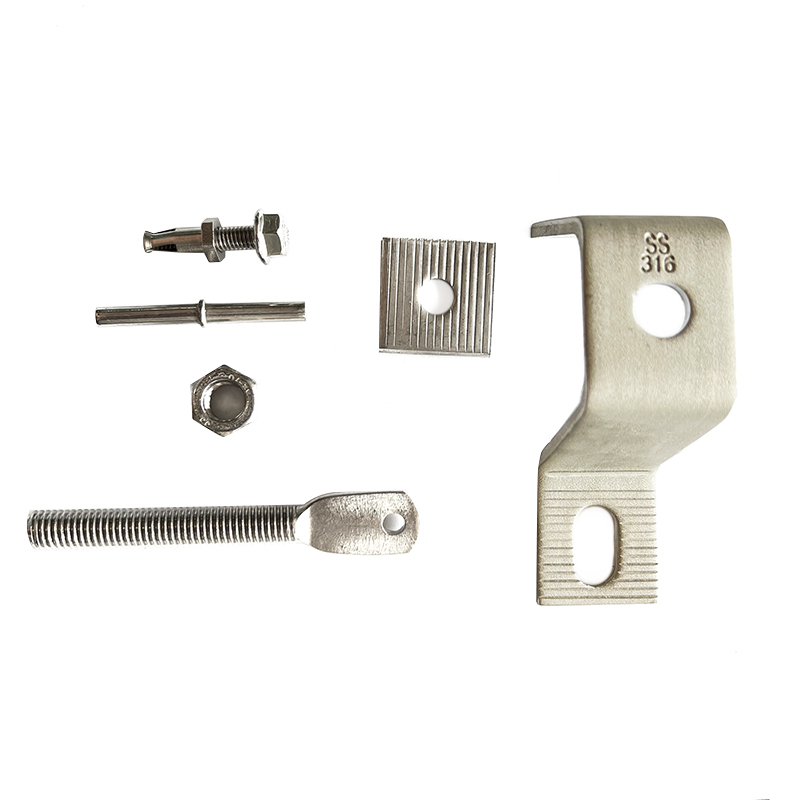

● Materiale: acciaio inossidabile 1.4301 [A2) e 1.4401 [A4] ● La tabella sopra è preparata in base ai risultati dei test LGA ● I carichi indicati sono carichi di resistenza caratteristici ● I bulloni sono forniti separatamente ● Pressione massima del vento: 350 N ● I risultati dei test sono disponibili previo ordine

Richiedi un preventivo

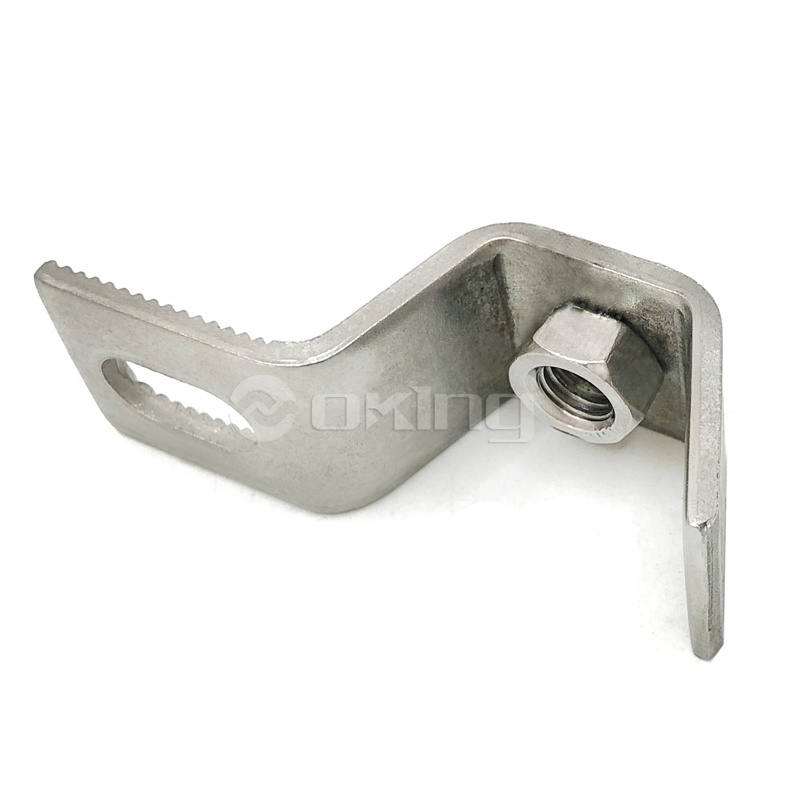

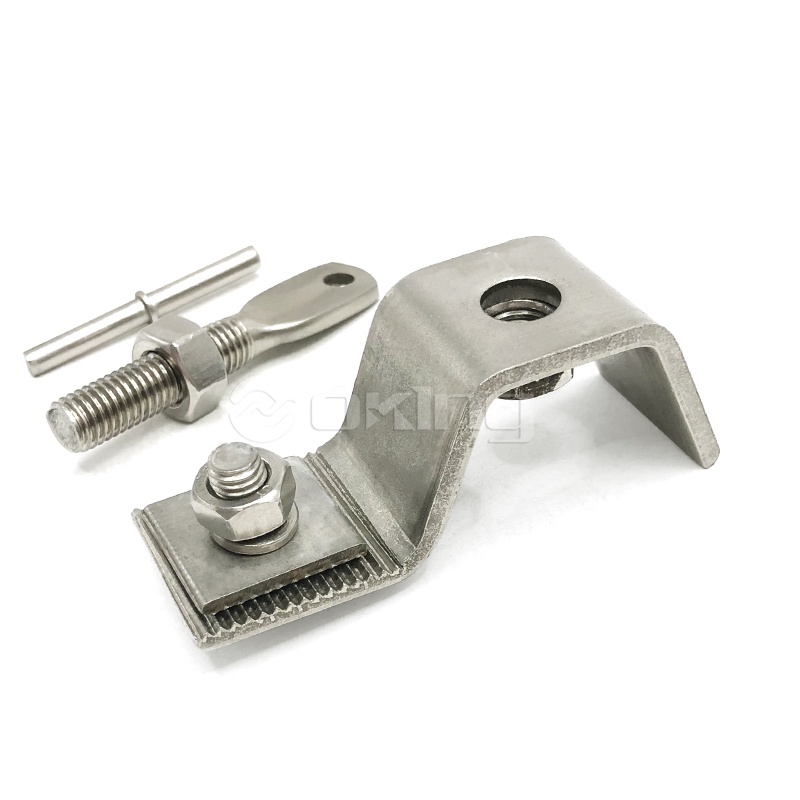

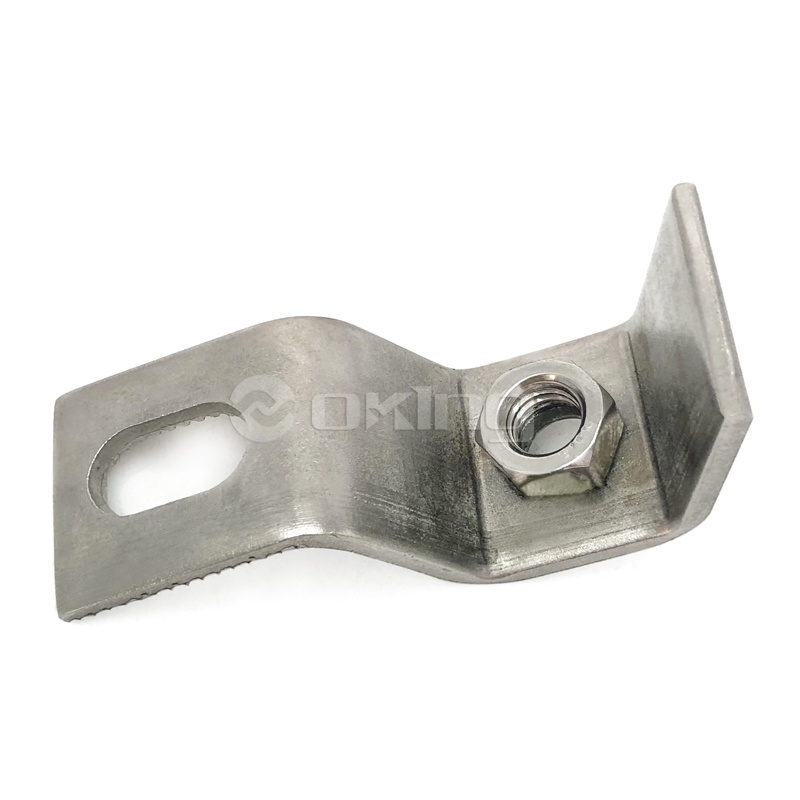

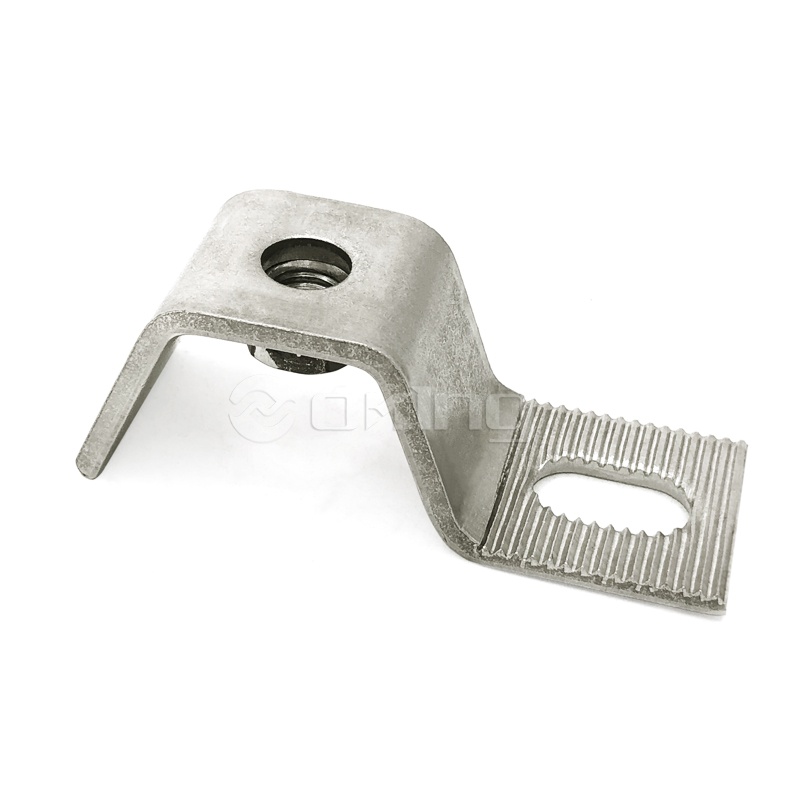

AZZ03 Staffa a Z Con Dado Rivettato Per Sistema Di Fissaggio Pietra

●Dettagli tecnici

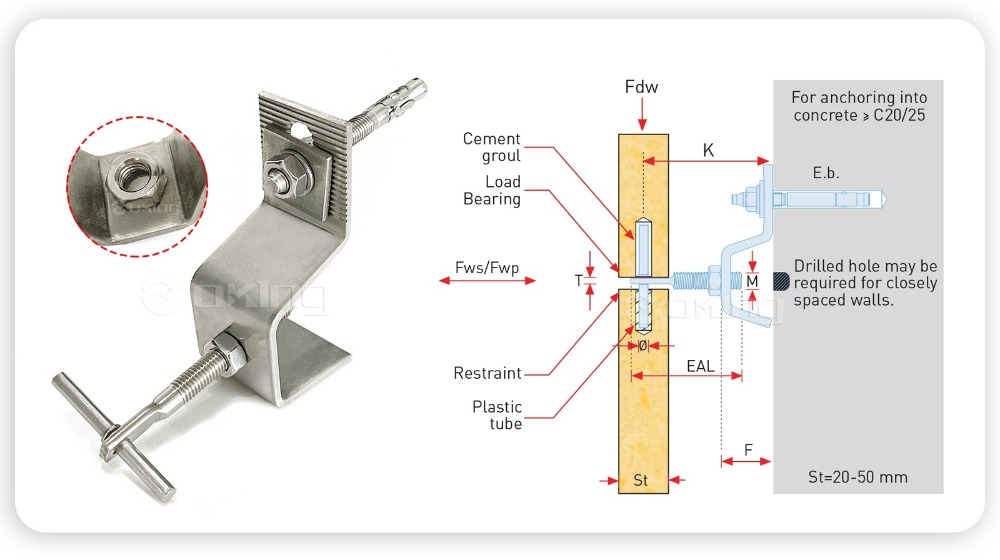

Codice prodotto	Proiezione	minimo Proiezione	Massimo. Proiezione	Morto Caricare	Formatura Dimensioni	Vento- Pressione	Vento- Aspirazione	Espansione Dimensione del bullone	Perno Diametro	Agg. Braccio Dimensione metrica	Agg. Braccio Spessore piatto	Agg. Braccio Lunghezza
Codice prodotto	K (mm)	K-(mm)	K (mm)	Fdw (N)	F (mm)	Fwp (N)	Fw (N)	Mib(mm)	ф (mm)	M(mm)	T (mm)	EAL(mm)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	M10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	M12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Angolare in acciaio inox 201 304 316 per fissaggio rivestimento in marmo
Sporgenze tra 45 e 135 mm
Carichi fino a 800 N

Adatto per giunti orizzontali e verticali

Spessori pietra 20-50 mm

Fissaggio su pareti portanti con tasselli ad espansione e su canali con grani di fissaggio
Materiale: 1.4571/1.4404/1.4401 (A4/AISI 316) o 1.4301 (A2/AISI 304)

● Descrizione del codice prodotto
AZZ03 - 45 2 A
AZZ03: Digitare

45: Proiezione (mm)

2: Carico proprio (x10 Kg)

R: Forma

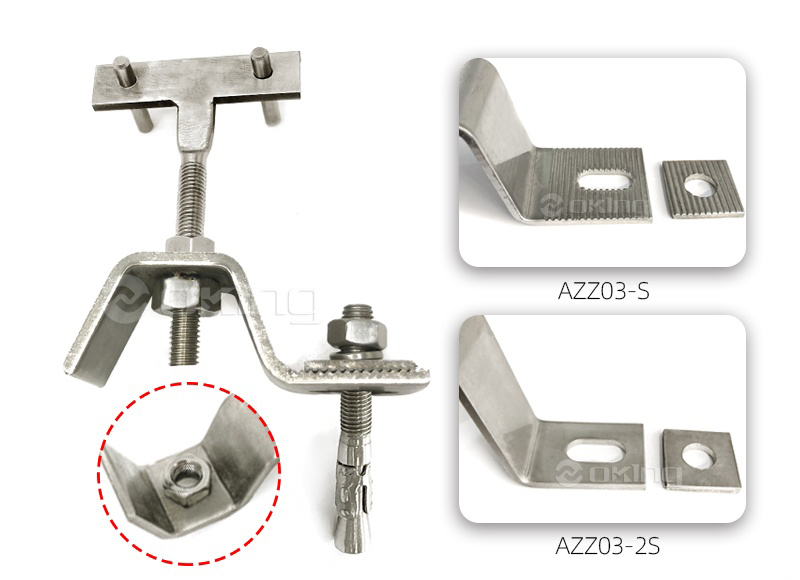

AZZ03-S
Digitare with riveted nut. Serrated with serrated washer.
AZZ03-2S

Digitare with riveted nut. Without serrationwith plain washer.

●Installazione

Installazione su giunti orizzontali Installazione su giunti verticali

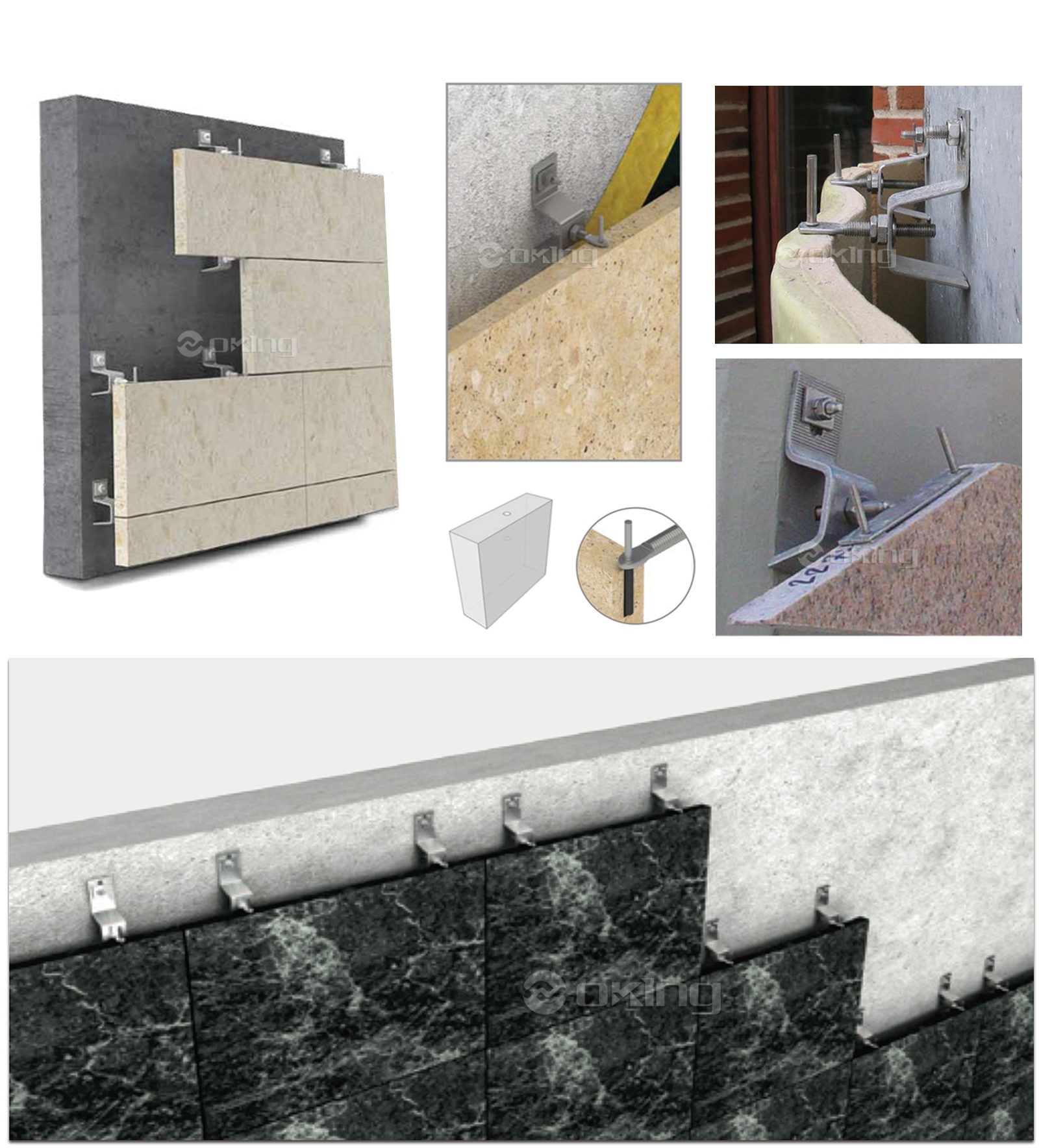

●Applicazione

Esempi di applicazione tasselli di ancoraggio Gli ancoraggi vengono fissati su pareti portanti mediante tasselli ad espansione.

Per fissare gli ancoraggi su pareti isolate, è necessario prima tagliare l'isolamento. Dopo il fissaggio, il pezzo isolante tagliato deve essere reinserito e le parti isolanti devono essere sigillate per ridurre i ponti freddi.

Ferramenta per rivestimento in pietra

AZZ03 Staffa a Z di fissaggio per rivestimento in pietra con dado rivettato

Design del dado rivettato integrato | Geometria del profilo Z | Supporto in pietra pesante

✦

AZZ03 Staffa Z

Con dado rivettato · Premontato

◈

La staffa a Z di fissaggio per rivestimento in pietra AZZ03 con dado rivettato è un componente di supporto preassemblato progettato specificamente per sistemi di rivestimento in pietra pesante. La geometria del profilo a Z offre capacità di montaggio sfalsato, consentendo di posizionare i pannelli in pietra a una distanza controllata dal substrato dell'edificio. Il dado rivettato integrato è installato in fabbrica sulla staffa, eliminando la necessità di posizionare il dado separato durante l'installazione e riducendo i tempi di assemblaggio in loco. Il dado rivettato fornisce una connessione filettata imperdibile per i bulloni di fissaggio del pannello, garantendo un'applicazione di coppia costante e impedendo la rotazione del dado durante il serraggio. Realizzata in acciaio inossidabile AISI 304 o 316L, la staffa offre completa resistenza alla corrosione per applicazioni sia interne che esterne. La forma a Z incorpora una rete di rinforzo che resiste alle forze di flessione e torsione derivanti dai carichi del vento e dai carichi permanenti dei pannelli. La staffa è disponibile con varie lunghezze delle gambe e spessori dei materiali per soddisfare requisiti di progetto specifici.

Vantaggi fondamentali

Dado rivettato integrato Il dado installato in fabbrica elimina il posizionamento separato del dado durante l'installazione. Riduce i tempi di assemblaggio in loco e garantisce un'applicazione di coppia coerente.

Sicurezza del thread prigioniero Il dado rivettato impedisce la rotazione durante il serraggio dei bulloni. Mantiene il carico della pinza anche in caso di vibrazioni e cicli termici senza allentarsi.

Capacità di pietre pesanti Il profilo a Z rinforzato supporta pannelli in pietra fino a 18 kN per staffa. Il design senza tasselli consente un profilo compatto pur mantenendo la resistenza.

Preassemblato delivery Staffa e dado forniti come una singola unità. Riduce la movimentazione dei componenti ed elimina il rischio di perdita degli elementi di fissaggio sul posto.

Caratteristiche del prodotto

◈ Tipo di profilo Profilo a Z con anima rinforzata

◈ Dimensioni del dado rivettato M6 · M8 · M10 · M12 (dimensioni personalizzate disponibili)

◈ Spessore del materiale 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm

◈ Lunghezza della gamba 80 · 100 · 120 · 150 · 200 mm (uguali o disuguali)

◈ Grado inossidabile AISI 304 · AISI 316L

◈ Finitura superficiale Raso · Lucido · Pallinato · Decapato

Riferimento della capacità di carico

Dado rivettato M8 (staffa da 4 mm)

8,5 kN

Dado rivettato M10 (staffa da 5 mm)

14,0 kN

Dado rivettato M12 (staffa da 6 mm)

18,5 kN

Dado rivettato M10 (316L, 5 mm)

15,5 kN

Scenari applicativi

Facciate di edifici a molti piani con pannelli di rivestimento in marmo, granito o pietra calcarea

Sistemi di protezione antipioggia ventilati che richiedono il montaggio sfalsato per le cavità di isolamento

Edifici commerciali e istituzionali con rivestimento in pietra naturale

Progetti di ristrutturazione in cui il rivestimento in pietra esistente viene sostituito o aggiornato

Architettura costiera che richiede protezione dalla corrosione in acciaio inossidabile 316L

◊

Applicazione rivestimento in pietra

Marmo · Granito · Calcare

Note di installazione e di ingegneria

Coppia di dadi rivettati Coppia massima per dado rivettato: M8 18 Nm, M10 35 Nm, M12 55 Nm. Non superare la coppia specificata per evitare la rotazione del dado o lo sfilamento della filettatura.

Interfaccia del substrato Fissaggio della staffa su supporto in calcestruzzo o acciaio mediante tasselli ad espansione o tasselli passanti. Resistenza minima del supporto C20/25 per applicazioni su calcestruzzo.

Attacco a pannello Pannello in pietra fissato tramite dado rivettato mediante bulloni in acciaio inox. Applicare un composto antigrippaggio per prevenire il grippaggio sulle filettature in acciaio inossidabile.

Sistemazione termale I fori asolati nella gamba della staffa forniscono un movimento di ±6 mm in ciascuna direzione. Per pannelli superiori a 1800 mm sono necessari giunti di dilatazione aggiuntivi.

Domande frequenti

▸ Qual è il vantaggio del dado rivettato rispetto a un dado e una rondella standard?

Il dado rivettato è fissato in modo permanente alla staffa, eliminando la necessità di posizionare il dado separatamente durante l'installazione. Ciò impedisce al dado di ruotare o cadere durante il serraggio dei bulloni, garantendo un'applicazione di coppia coerente. La connessione rivettata fornisce inoltre un punto di ancoraggio più sicuro che resiste nel tempo all'allentamento indotto dalle vibrazioni. Per i sistemi di rivestimento in pietra, ciò si traduce in una migliore sicurezza dei pannelli a lungo termine e in minori esigenze di manutenzione.

▸ Come viene installato il dado rivettato sulla staffa?

Il dado rivettato viene installato in fabbrica mediante un processo di rivettatura idraulica. Il corpo del dado viene inserito attraverso un foro punzonato con precisione nella staffa e deformato sotto pressione controllata per creare un blocco meccanico permanente. Questo processo viene eseguito presso lo stabilimento di produzione di Jiangsu Aozheng Metal Products Co., Ltd., garantendo qualità e allineamento costanti. Non è necessaria alcuna rivettatura in loco.

▸ Quali pesi dei pannelli in pietra può supportare l'AZZ03?

L'AZZ03 supporta pannelli in pietra fino a 18 kN per staffa a seconda delle dimensioni del dado rivettato e dello spessore del materiale. Per un tipico pannello in granito di 1200 x 600 x 30 mm del peso di circa 60 kg, quattro staffe M10 forniscono un fattore di sicurezza superiore a 5,0. Jiangsu Aozheng Metal Products Co., Ltd. fornisce calcoli strutturali e certificati di carico per ogni specifica di progetto. L'azienda ha fornito staffe AZZ03 per progetti di facciate in pietra negli Stati Uniti, Germania, Australia, Canada e Medio Oriente.

▸ La staffa può essere utilizzata con l'orientamento del pannello in pietra sia verticale che orizzontale?

SÌ. Il profilo Z fornisce supporto in entrambi gli orientamenti. Per i pannelli verticali, la staffa viene montata direttamente sul substrato. Per i pannelli orizzontali, la staffa può essere ruotata di 90 gradi o utilizzata con angoli di supporto aggiuntivi. La posizione del dado rivettato può essere personalizzata per adattarsi alle diverse posizioni dei fori del pannello. Jiangsu Aozheng Metal Products Co., Ltd. offre supporto tecnico per ottimizzare la configurazione delle staffe per layout di pannelli specifici.
