Approvvigionamento di sistemi di rivestimento per facciate: parametri chiave da includere nei documenti RFQ

Selezionare un fornitore di sistemi di rivestimento per facciate senza una richiesta completa di preventivo è la scorciatoia più costosa nell'approvvigionamento di facciate. In un progetto commerciale costiero, un appaltatore ha confrontato tre preventivi quasi identici per supporti di rivestimento in pietra naturale e ha scelto il prezzo più basso; le parti sono arrivate in acciaio zincato anziché in acciaio inossidabile 304 nei disegni strutturali e nel giro di sei anni sono comparse macchie di ruggine. Jiangsu Aozheng Metal Products Co., Ltd., un produttore di canali di ancoraggio gettati in opera, staffe di supporto per rivestimenti, ancoraggi a sottosquadro e accessori di fissaggio in calcestruzzo prefabbricato, vede questo schema ripetersi ogni volta che una richiesta di offerta omette parametri tecnici. Questo articolo definisce i punti di misurazione che appartengono a ogni richiesta di offerta di sistema di rivestimento per facciate, dai valori di carico e qualità dei materiali alle tolleranze di regolazione e ai requisiti di documentazione.

La richiesta di offerta converte i requisiti del progetto in obblighi del fornitore

Una richiesta di offerta è la base contrattuale tecnica di un pacchetto di rivestimento. Ogni parametro che ometti è una decisione che il tuo fornitore prenderà per te, solitamente nella direzione di ridurre i costi di produzione.

I reparti produttivi possono produrre solo quanto definito nel documento di preventivo. Se la richiesta di offerta non indica una qualità di acciaio inossidabile, il fornitore stabilirà il prezzo della qualità che si aggiudica l'ordine, non della qualità richiesta dall'edificio. La stessa logica si applica alla geometria delle staffe, allo spessore del rivestimento, ai rapporti di prova e all'imballaggio.

• Carichi strutturali e resistenze richieste
• Grado del materiale e sistema di protezione della superficie
• Geometria, campo di regolazione e dimensioni dell'interfaccia
• Condizioni del supporto e metodo di installazione
• Obblighi di documentazione, test e tracciabilità

Parametri strutturali e di carico

I valori di carico devono essere scritti come numeri con unità, non come descrizioni qualitative come pesante o standard. La richiesta di offerta deve indicare quale resistenza è richiesta: resistenza caratteristica o resistenza di progetto, e sotto quale fattore di sicurezza.

Il carico proprio comprende il peso completo del pannello, il peso proprio della staffa e qualsiasi accumulo di isolamento dietro il rivestimento. Il carico del vento, spesso il carico determinante sulle facciate di grattacieli, deve essere indicato come pressione o aspirazione in kilopascal per ciascuna zona della facciata. I requisiti sismici e di movimento termico decidono se il sistema di supporto necessita di fori asolati o collegamenti scorrevoli. I limiti di deflessione, spesso espressi come frazione della campata come L/200, proteggono la geometria del giunto del pannello.

Staffa angolare a L regolabile in acciaio inossidabile per sistemi di rivestimento Staffa regolabile a 3 assi di precisione per facciate ventilate, disponibile in AISI 304 o 316L, con portata fino a 12 kN, compensa le irregolarità del supporto e i movimenti termici. Visualizza il prodotto →

Grado del materiale e protezione della superficie

La qualità del materiale è un impegno di durabilità. Rimandare questa decisione fino a dopo la fase della richiesta di offerta garantisce quasi la sostituzione, perché la pressione sui prezzi spinge il fornitore verso la lega o il rivestimento più economico che soddisfa ancora le parole scritte.

I gradi di acciaio inossidabile 304 e 316 sono le due scelte più comuni per le staffe di rivestimento delle facciate e i canali di ancoraggio. Il grado 316 aggiunge molibdeno, che migliora la resistenza al cloruro e lo rende il prodotto predefinito per gli ambienti costieri e con sale antighiaccio. L'acciaio zincato a caldo (HDG) presenta in genere un rivestimento di zinco da 70 a 85 micrometri e si adatta a progetti industriali o interni a bassa umidità. Le parti elettrozincate zincate sono destinate principalmente a condizioni interne o temporaneamente protette e arrugginiscono rapidamente nei cicli di umidità della facciata.

La selezione del materiale deve essere verificata rispetto alla zona di esposizione prima che la busta venga offerta. Un pratico guida alla scelta delle staffe di rivestimento in acciaio inox traduce le condizioni di esposizione in decisioni sulla qualità e controlli del carico.

Geometria, intervallo di regolazione e dimensioni dell'interfaccia

La geometria decide se è possibile installare una staffa. L'intervallo di regolazione decide se può essere allineato in loco.

Lo spessore del pannello controlla la larghezza della fessura o la profondità del taglio del supporto. I pannelli in pietra naturale da 20 a 30 millimetri, le piastrelle in ceramica da 10 a 18 millimetri e i pannelli compositi in alluminio da 3 a 6 millimetri necessitano ciascuno di una gamma di presa diversa. La richiesta di offerta dovrebbe inoltre indicare la lunghezza della gamba della staffa, il passo dell'asola e la compatibilità delle parti filettate con il canale di ancoraggio o il bullone a T selezionato. Le posizioni di fusione non sono mai perfette, quindi specificare l'intervallo di regolazione richiesto sia sull'asse verticale che su quello orizzontale in millimetri e verificare se la staffa lo prevede tramite fori asolati o inserti filettati.

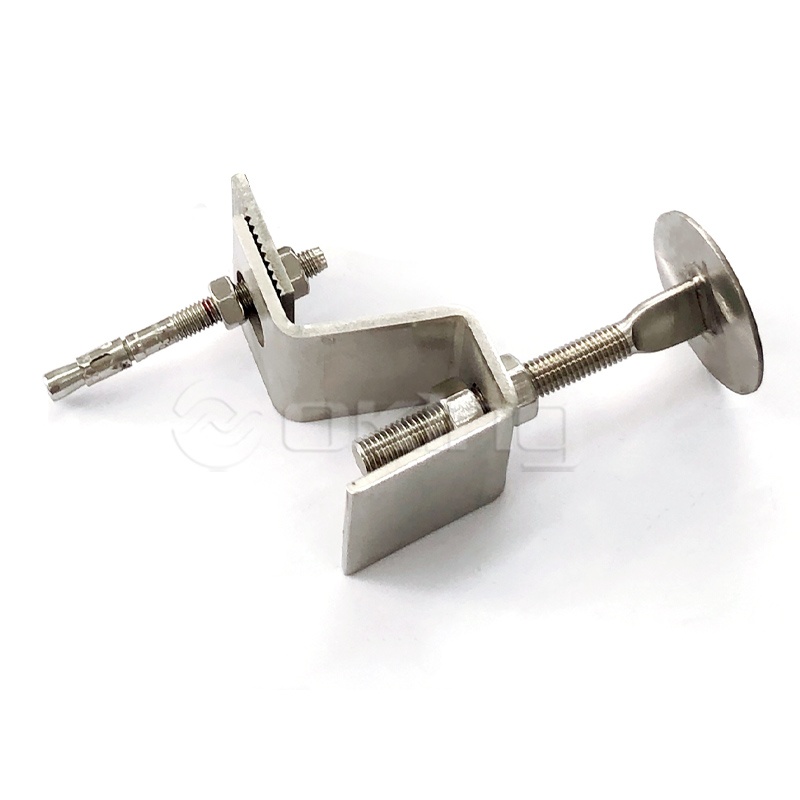

Ancoraggio a Z in acciaio inossidabile per sistemi di facciate continue in pietra Le staffe ad incastro a forma di Z forniscono un fissaggio sicuro per rivestimenti in pietra e piastrelle, resistendo ai carichi del vento e alle forze sismiche. Adatto per substrati irregolari che richiedono regolazioni sul campo. Visualizza il prodotto →

Condizioni del substrato e metodo di installazione

I sistemi di fissaggio gettati in opera e post-installati rispondono a diverse domande strutturali. La richiesta di offerta deve indicare quale sistema presuppone il progetto, perché la sostituzione dell'uno con l'altro modifica il comportamento del carico, le distanze dai bordi e la sequenza di installazione.

I canali di ancoraggio gettati in opera vengono annegati nel calcestruzzo prima del getto e rappresentano la soluzione preferita per facciate in pietra pesante, terracotta e calcestruzzo prefabbricato. L'espansione post-installata, il sottosquadro e gli ancoraggi chimici vengono aggiunti successivamente; gli ancoraggi sottosquadro sono la scelta abituale per il calcestruzzo fessurato e le aree sismiche. La richiesta di offerta dovrebbe indicare la classe di resistenza del calcestruzzo, ad esempio C25/30, lo spessore dell'elemento, le distanze dal bordo e l'interasse e la categoria di prestazione richiesta per il calcestruzzo fessurato o non fessurato.

• Grado del calcestruzzo e spessore minimo dell'elemento
• Distanza dal bordo e spaziatura degli ancoraggi
• Classificazione del calcestruzzo fessurato o non fessurato
• Metodo di perforazione e attrezzature consentite
• Categoria di prestazione antincendio o sismica

Canale di ancoraggio fuso zincato a caldo Canale incorporato per facciate pesanti, disponibile in profili laminati a caldo e a freddo con varie dimensioni e capacità di carico. Adatto per calcestruzzo fessurato e zone sismiche, fornisce ancoraggio regolabile. Visualizza il prodotto →

La selezione del canale dipende dal tipo di profilo, dal materiale e dalla geometria di ancoraggio. Guida attiva come scegliere un canale di ancoraggio gettato in opera copre le differenze tra laminati a caldo e laminati a freddo e i criteri di selezione che appartengono alla tua richiesta di offerta.

Requisiti di conformità, documentazione e consegna

Un preventivo senza certificati dei materiali e rapporti di prova è un prezzo, non una proposta. La richiesta di offerta dovrebbe elencare i documenti che dimostrano che il prodotto si comporterà come indicato e rendere la loro consegna una condizione di accettazione.

La tracciabilità collega il lotto consegnato alla data di produzione e alla storia del materiale. Senza di esso, un ancoraggio guasto non può essere identificato o ispezionato mentre la facciata è ancora in servizio.

1. Certificati dei materiali per ogni grado utilizzato nella staffa o nel canale
2. Prova di carico o relazione di calcolo statico con fattori di sicurezza definiti
3. Rapporto di controllo dimensionale confermante le tolleranze dichiarate
4. Verifica dello spessore del rivestimento o del trattamento superficiale
5. Imballaggio, marcatura e Incoterms per la spedizione in esportazione

Una richiesta di offerta completa è lo strumento di controllo qualità più economico su un progetto di facciata. Converte un'idea architettonica in obblighi vincolanti del fornitore e impedisce le sostituzioni di materiali e geometrie che causano la maggior parte dei guasti del rivestimento.

Domande frequenti sull'approvvigionamento di sistemi di rivestimento per facciate

Quali parametri mancano più spesso nelle richieste di offerta per i rivestimenti di facciata?

La qualità del materiale e la tolleranza di regolazione sono le due omissioni più comuni. Molte richieste di offerta menzionano il tipo di staffa ma non il grado di acciaio inossidabile o l'intervallo di regolazione in loco consentito, lasciando i fornitori liberi di quotare parti che sono più economiche da produrre invece di parti che si adattano alla struttura.

La richiesta di offerta dovrebbe specificare un grado di acciaio inossidabile per ogni staffa di rivestimento?

Ogni staffa necessita di una scelta precisa del materiale, ma la risposta non è sempre l'acciaio inossidabile. Le staffe zincate a caldo possono essere tecnicamente adeguate in condizioni interne asciutte, mentre le facciate costiere e industriali normalmente richiedono acciaio inossidabile 304 o 316. La richiesta di offerta deve indicare esplicitamente il grado in modo che tutti i preventivi vengano confrontati sulla stessa base.

Come può un acquirente verificare i dati di carico forniti da un fornitore?

Chiedere la base dei valori indicati. Una risposta RFQ affidabile include un rapporto di prova, una nota di calcolo o lo standard secondo cui il prodotto è stato testato e distingue chiaramente i valori caratteristici dalla resistenza di progettazione. Se un fornitore non è in grado di fornire questa prova, considerare il valore di carico indicato come non verificato.

Cosa dovrebbe includere una richiesta di offerta per binari di ancoraggio gettati in opera?

Il tipo di profilo (laminato a caldo o a freddo), qualità del materiale, lunghezza del canale, dettagli di ancoraggio, dimensione compatibile dei bulloni a T, direzione del carico e distanze dai bordi, classe di resistenza del calcestruzzo e protezione dalla corrosione. Insieme, questi parametri determinano se il canale può essere installato e ancorato con la resistenza prevista dal progetto.
