AZZ04 Staffa Omega in acciaio inossidabile per rivestimento e fissaggio in pietra naturale

Staffa Omega in acciaio inossidabile AZZ04 per rivestimento e fissaggio in pietra naturale

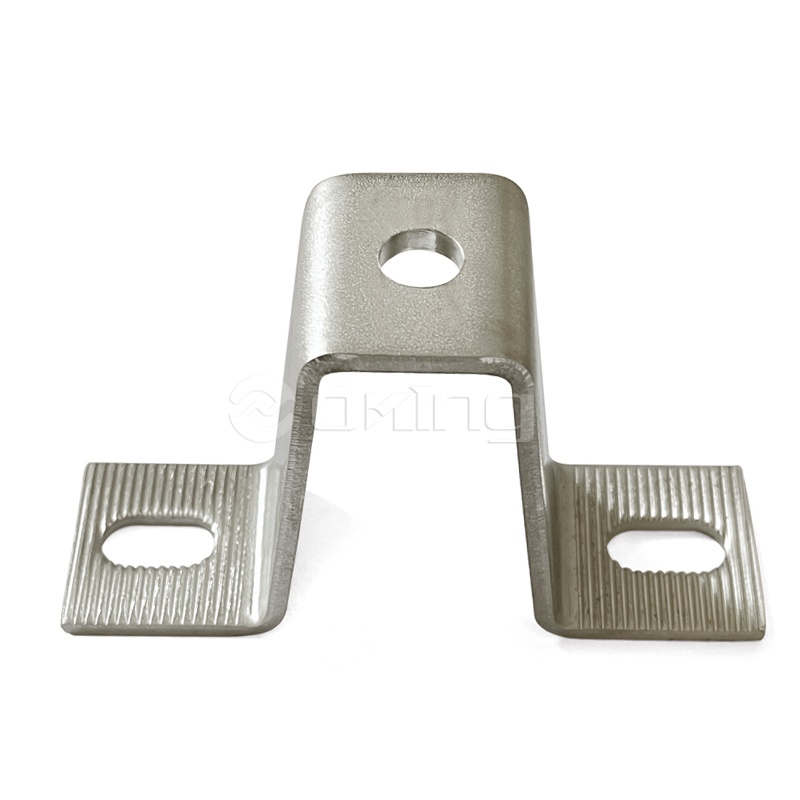

La staffa Omega in acciaio inossidabile AZZ04 è un componente strutturale specializzato progettato per l'ancoaggio sicuro di pannelli in pietra naturale nei sistemi di facciata ventilata. Progettato con un Profilo a forma di omega , questa staffa fornisce un robusto collegamento meccanico tra il substrato dell'edificio e il rivestimento in pietra. Prodotto da acciaio inossidabile resistente alla corrosione , è stato sviluppato specificatamente per gestire i carichi permanenti di materiali lapidei pesanti, adattando al tempo stesso l'espansione termica e la pressione del vento. La sua geometria consente una regolazione precisa durante l'installazione, garantendo una finitura piana e a filo per muri in pietra esterni ed interni.

Vantaggi fondamentali

• Integrità strutturale: Il profilo Omega distribuisce le sollecitazioni meccaniche tra i punti di fissaggio, riducendo il rischio di cedimento dovuto al carico puntuale nelle applicazioni con pietre pesanti.
• Resistenza alla corrosione: L'utilizzo di acciaio inossidabile di alta qualità garantisce che la staffa rimanga strutturalmente sana in ambienti umidi, costieri o inquinati a livello industriale.
• Precisione di installazione: Il design facilita la regolazione multiassiale, consentendo agli installatori di compensare le irregolarità nella muratura o nel substrato di cemento.
• Adattabilità termica: Il sistema a staffe consente il movimento indipendente dei pannelli in pietra, prevenendo fessurazioni causate dalle dilatazioni e contrazioni termiche dell'involucro edilizio.

Specifiche tecniche e caratteristiche

Scenari applicativi primari

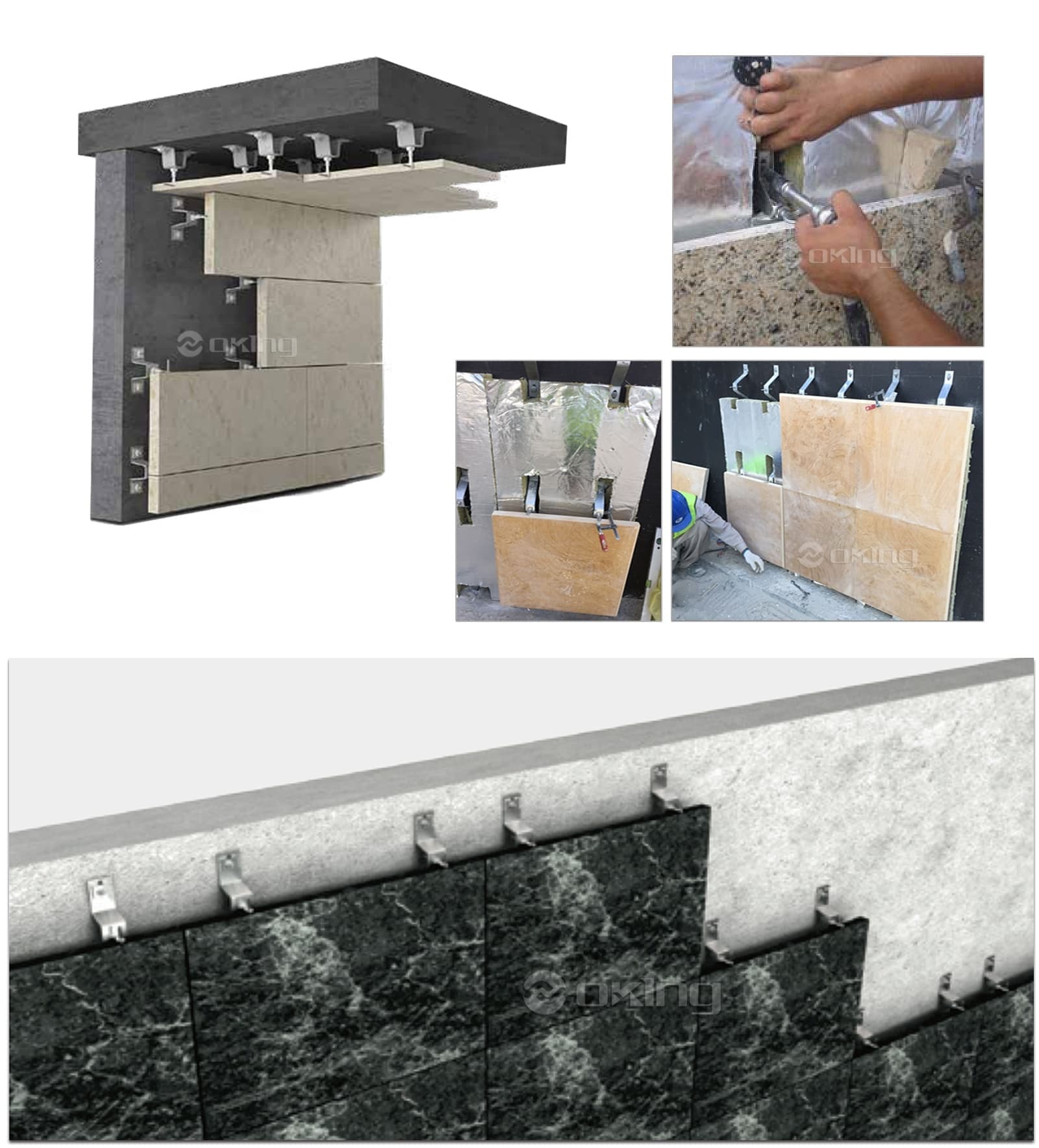

• Facciate Ventilate: Utilizzato come componente di fissaggio primario per rivestimenti in granito, marmo e pietra calcarea su grattacieli commerciali e residenziali.
• Rivestimento pesante interno: Protezione di elementi decorativi in pietra negli ingressi, negli aeroporti e nelle infrastrutture pubbliche.
• Progetti di ristrutturazione: Riadattamento di pannelli lapidei su murature esistenti per migliorarne le prestazioni estetiche e termiche.
• Rinforzo del rivestimento umido: Funge da ancoraggio di sicurezza meccanico in combinazione con i tradizionali metodi di fissaggio con malta.

Linee guida per l'installazione e la sicurezza

Preparazione del substrato

Assicurarsi che il supporto in calcestruzzo o muratura sia strutturalmente solido e privo di detriti sciolti. I fori devono corrispondere esattamente al diametro del ancoraggi di espansione or bulloni chimici utilizzato con la staffa AZZ04.

Compatibilità dei materiali

Per evitare danni, utilizzare solo elementi di fissaggio in acciaio inossidabile (bulloni, dadi e rondelle) con la staffa AZZ04 corrosione galvanica . La combinazione di elementi di fissaggio in acciaio al carbonio con staffe in acciaio inossidabile porta ad un'ossidazione accelerata e al guasto del sistema.

Condizioni di conservazione

Conservare i supporti in un ambiente asciutto, lontano dal contatto diretto con prodotti in acciaio al carbonio o sostanze chimiche contenenti cloruri. Conservando le staffe nel loro imballo originale fino al momento dell'installazione si evitano contaminazioni superficiali e graffi che potrebbero comprometterne la qualità strato passivo dell'acciaio.

Avviso di calcolo del carico

L'interasse e lo spessore delle staffe AZZ04 dovranno essere determinati da un ingegnere strutturista in base alle specifiche peso specifico della pietra, i requisiti di carico del vento della regione geografica e l'altezza totale della facciata.

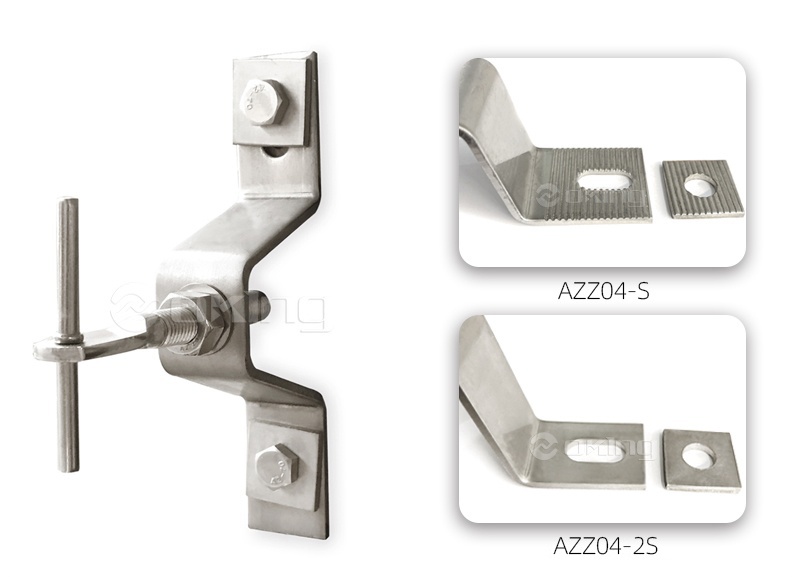

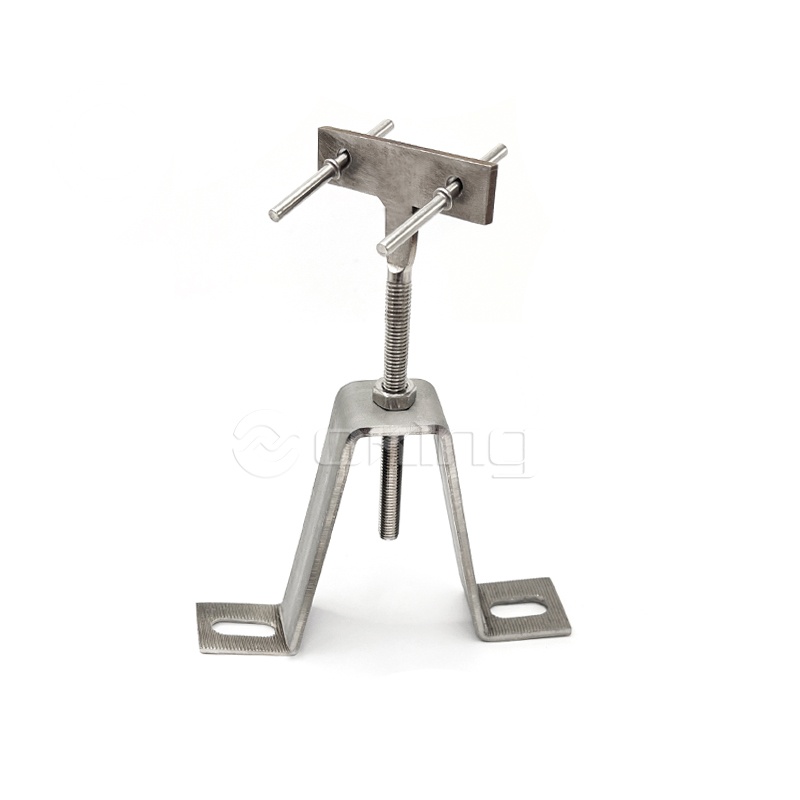

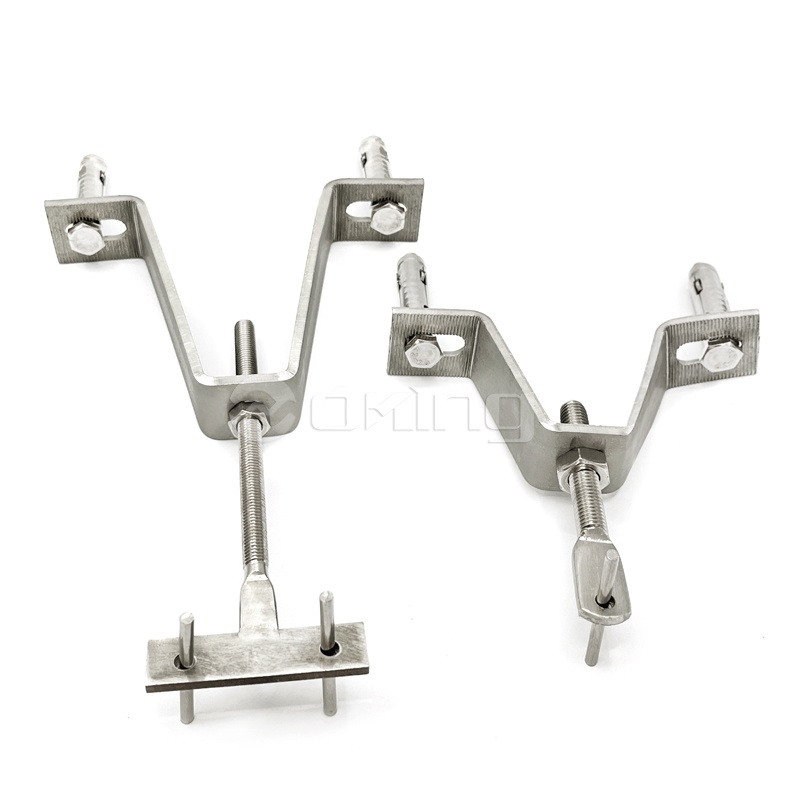

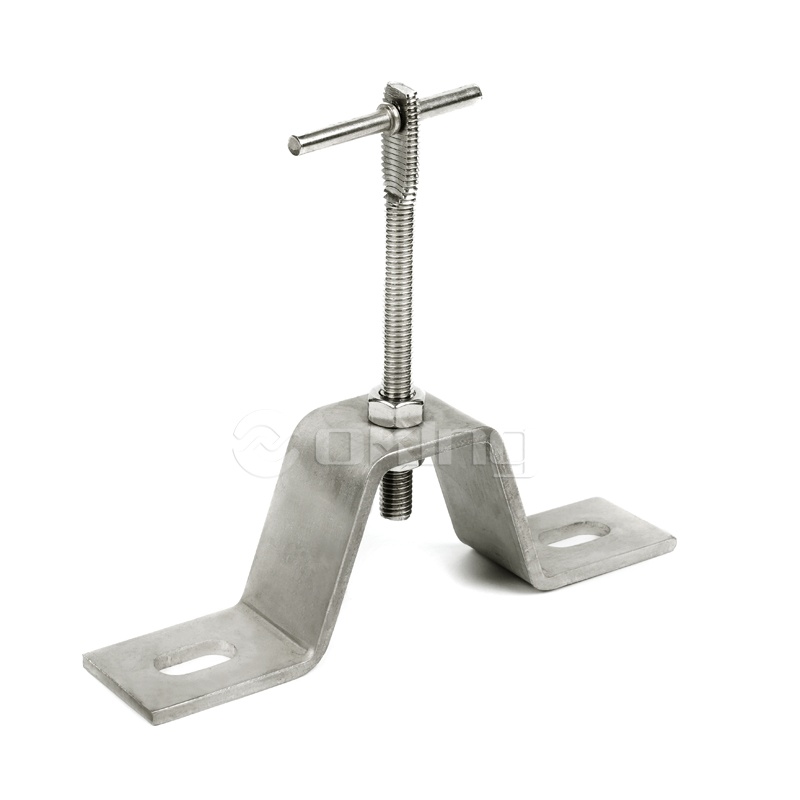

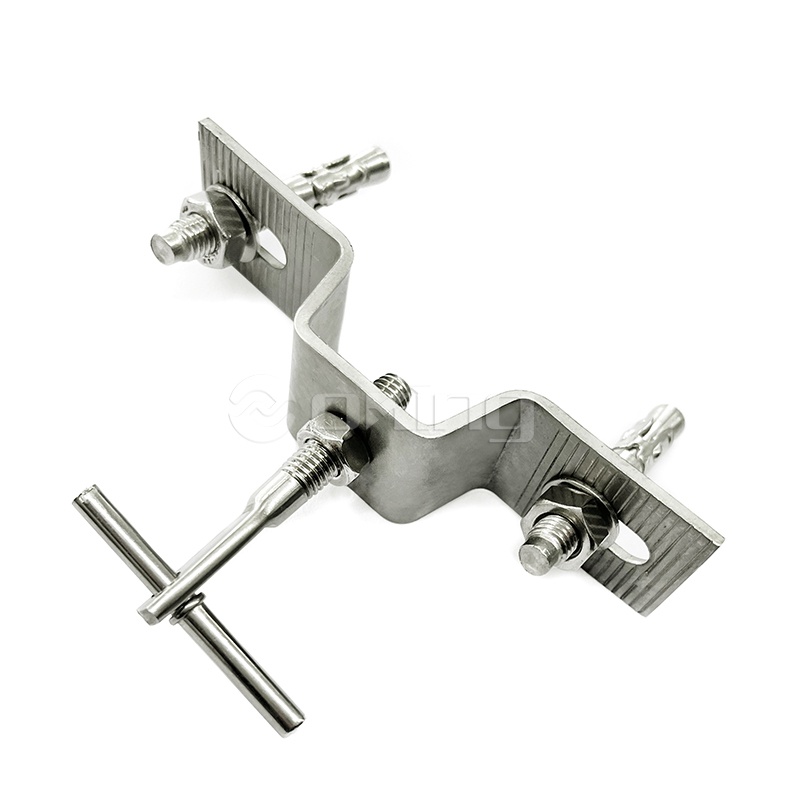

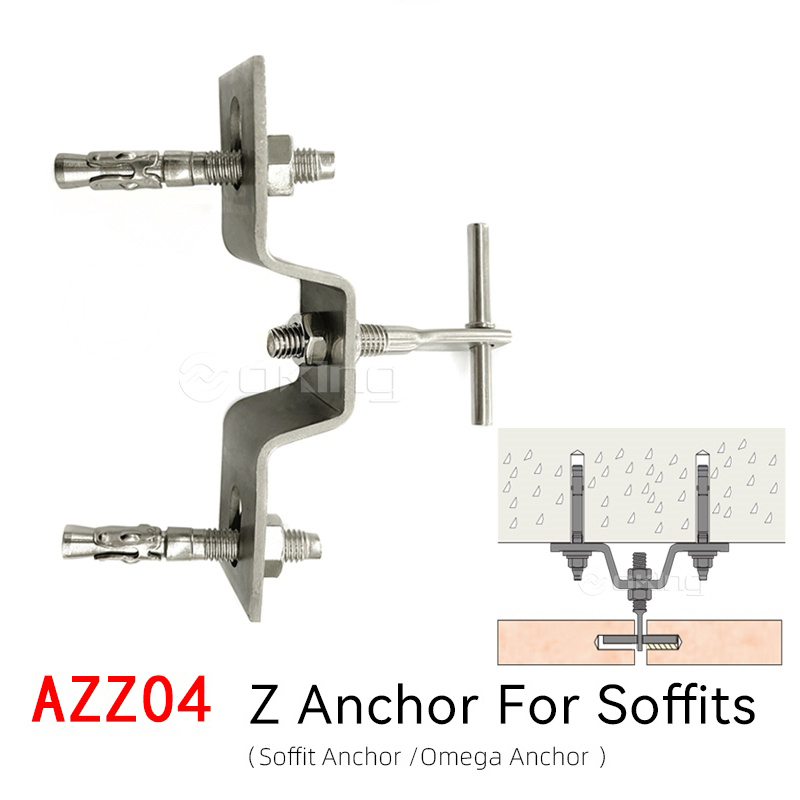

AZZ04 Sistema di fissaggio per pietra con staffa Omega/ Ancoraggio a Z per intradossi

●Dettagli tecnici

Angolare in acciaio inox 201 304 316 per fissaggio rivestimento in marmo
Sporgenze tra 45 e 135 mm
Carichi fino a 800 N

Adatto per giunti orizzontali e verticali

Spessori pietra 20-50 mm

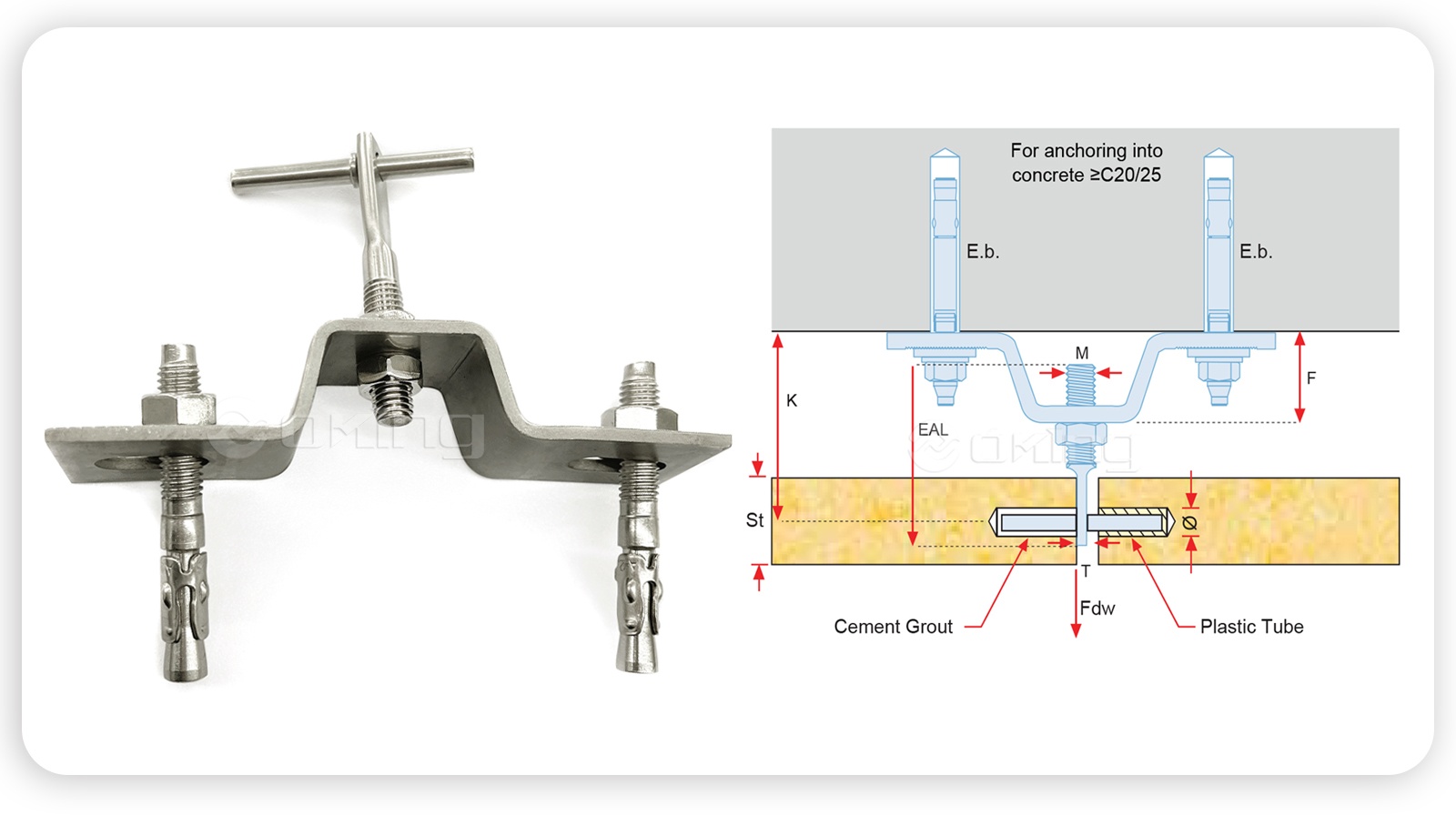

Fissaggio su pareti portanti con tasselli ad espansione e su canali con grani di fissaggio
Materiale: 1.4571/1.4404/1.4401 (A4/AISI 316) o 1.4301 (A2/AISI 304)
