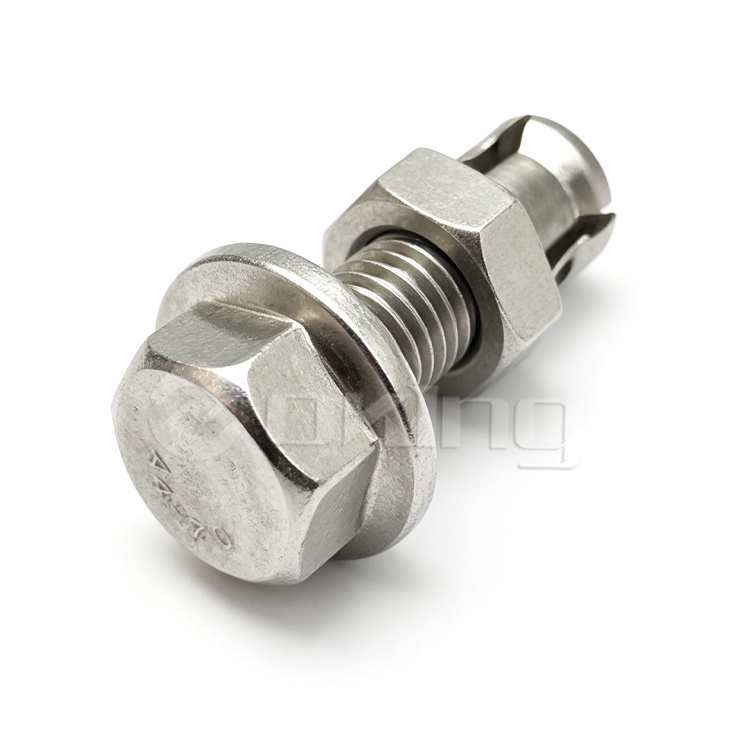

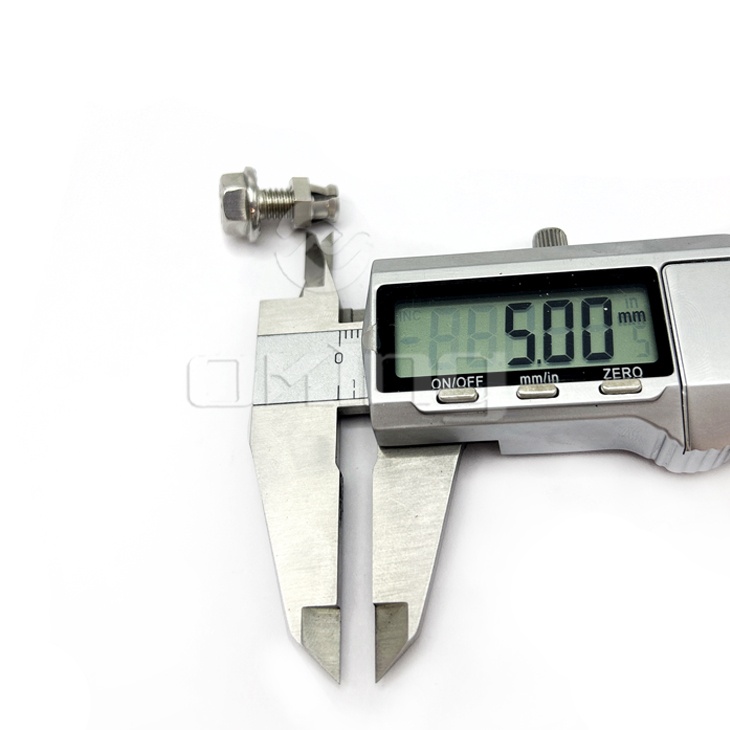

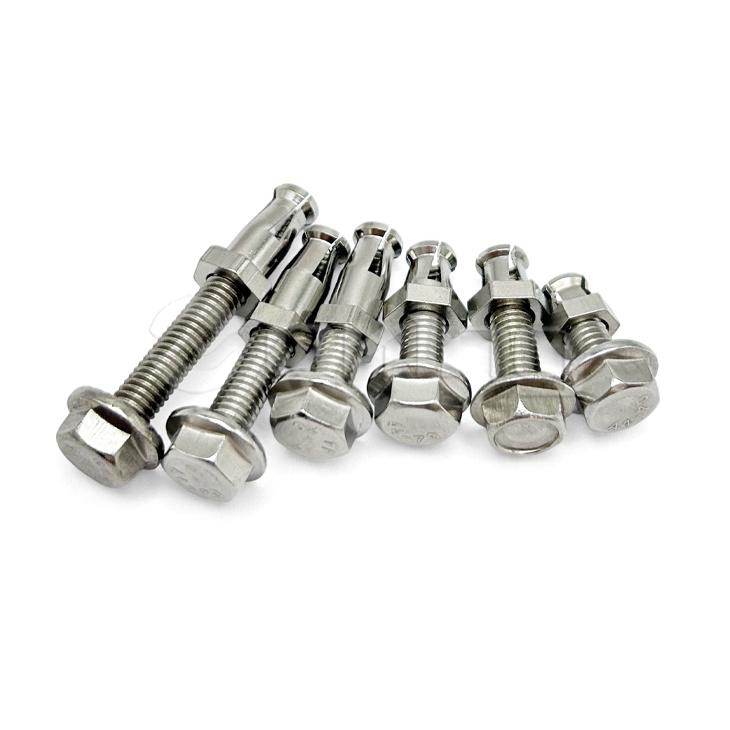

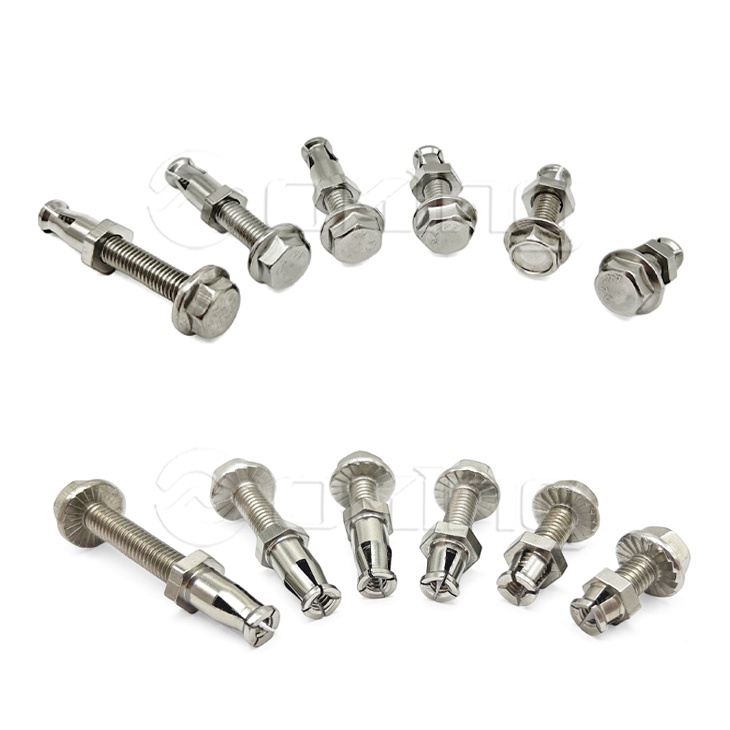

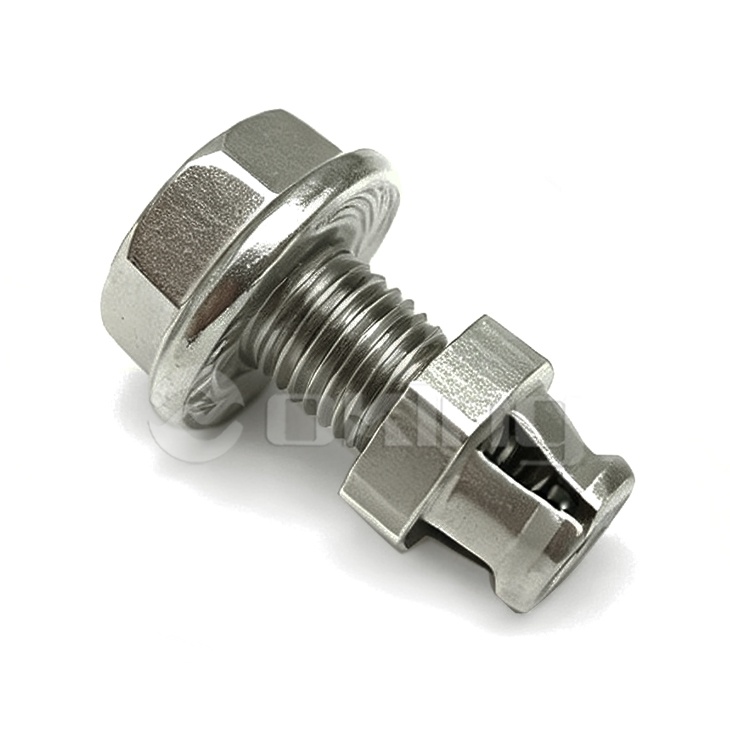

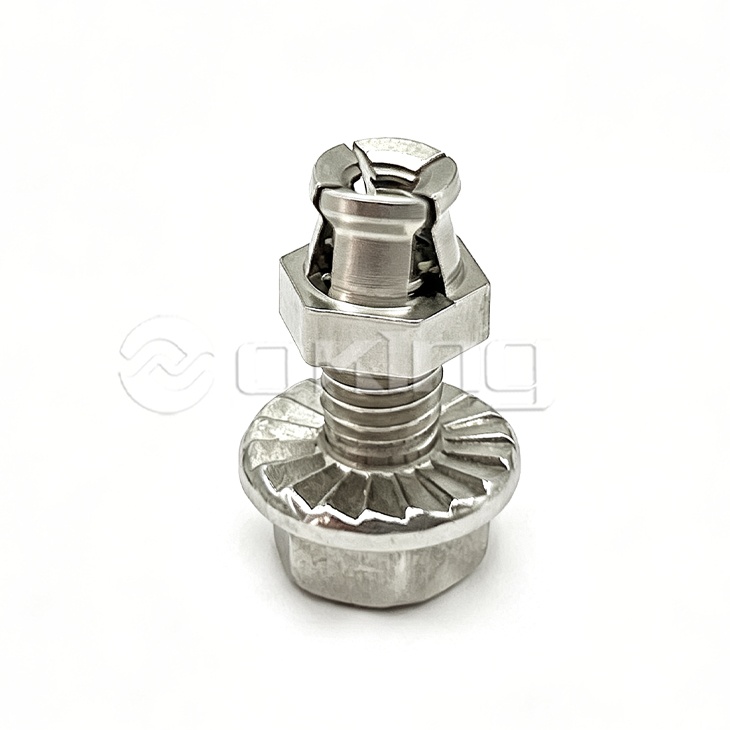

Ancoraggi sottosquadro AOZ in acciaio inossidabile M6x5mm, Hinterschnittanker per sistemi di fissaggio sottosquadro

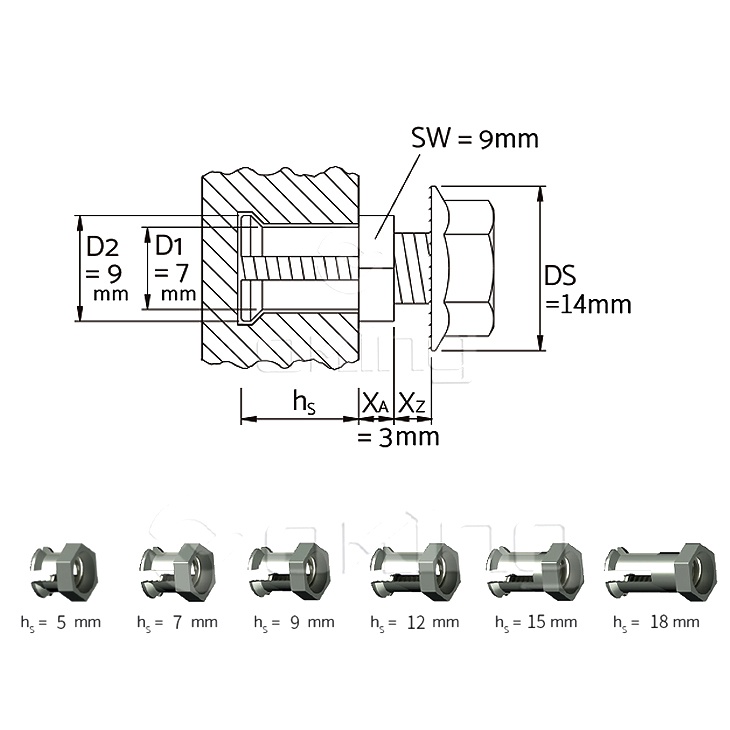

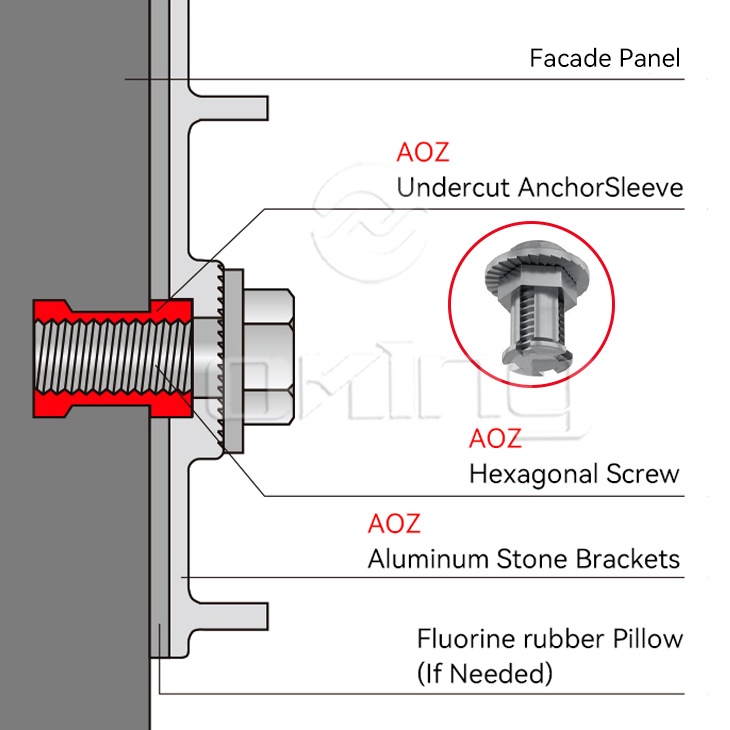

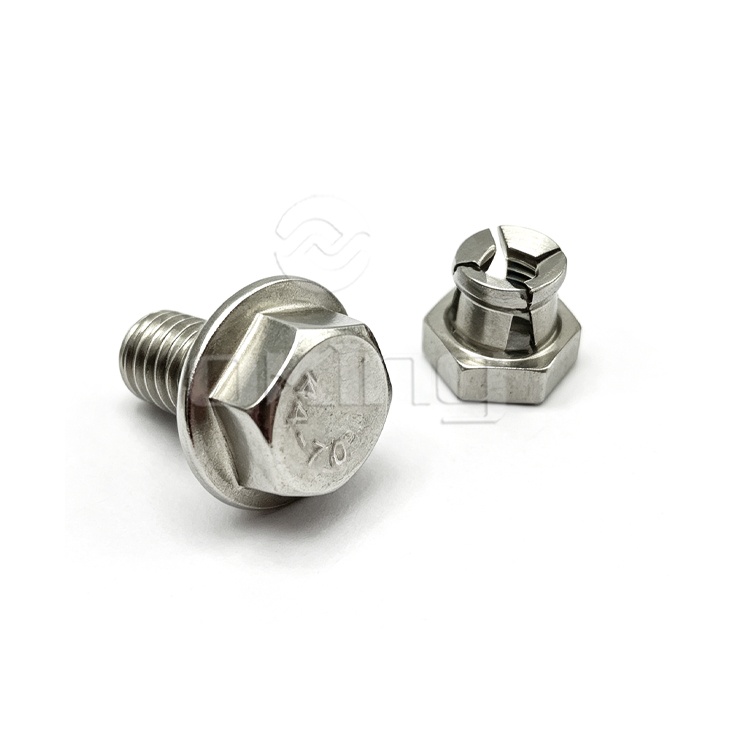

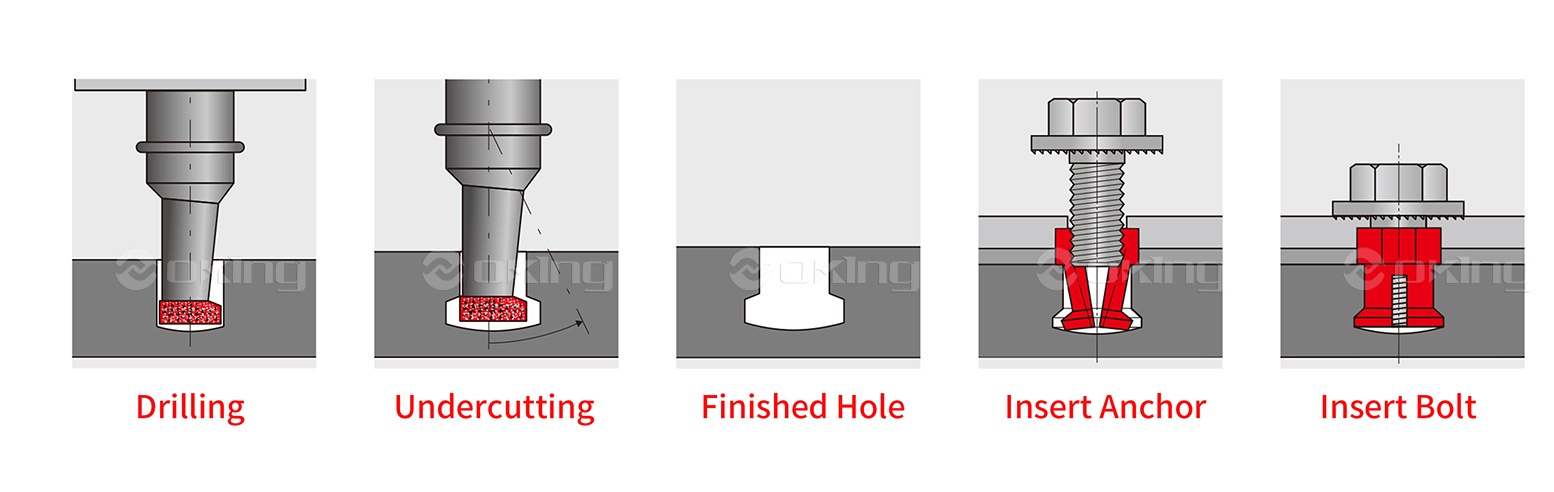

Ancoraggi sottosquadro avvitati sono una soluzione di fissaggio sofisticata e affidabile, particolarmente apprezzata nella costruzione per le loro elevate prestazioni in applicazioni impegnative. Questa guida ne approfondirà la meccanica, l'installazione, le prestazioni e i casi d'uso ottimali. Cos'è un Ancoraggio a sottosquadro avvitato ? A ancoraggio sottosquadro avvitato è un ancoraggio meccanico che crea un incastro con il materiale di base formando un profilo "sottosquadro" all'interno del foro praticato. A differenza degli ancoraggi ad espansione che si basano sull'attrito, gli ancoraggi a sottosquadro traggono la loro forza di tenuta da una connessione meccanica positiva. Struttura e principio di funzionamento L'ancoraggio è tipicamente costituito da un'asta filettata o da una vite con una punta specializzata e un manicotto o elemento di espansione corrispondente. Durante l'installazione viene creato un foro preforato, spesso con una punta pilota seguita da uno strumento per sottosquadro. Quando l'ancoraggio viene avvitato nel foro, la punta si espande o taglia il materiale di base, creando una forma a cono rovesciato o un "sottosquadro". Questa forma unica blocca l'ancoraggio nel calcestruzzo o nella muratura, fornendo un'eccezionale resistenza ai carichi di estrazione. Materiali applicabili Gli ancoraggi a sottosquadro avvitati sono progettati principalmente per l'uso in materiali densi e solidi. Sono più comunemente usati in cemento (sia fessurati che non fessurati) e alcuni tipi di muratura . Il loro design li rende particolarmente efficaci nelle applicazioni in cui l'integrità del materiale di base è fondamentale. Confronto con altre ancora Ancoraggi a Cuneo: Si tratta di ancoraggi ad espansione che si basano sull'attrito. Sebbene efficaci per molte applicazioni, possono esercitare uno stress significativo sul materiale di base e sono meno adatte per dinamico o installazioni su bordi ravvicinati rispetto agli ancoraggi al sottosquadro. Altro da incasso: Si tratta anche di ancoraggi ad espansione, tipicamente utilizzati per carichi più leggeri. Offrono una resistenza allo strappo inferiore rispetto agli ancoraggi a sottosquadro avvitati e non sono generalmente consigliati per applicazioni gravose o sismiche. Ancoraggi sottosquadro avvitati offrono prestazioni superiori in termini di capacità di carico, requisiti di distanza dal bordo ridotti e idoneità a carichi dinamici e sismici grazie al loro interblocco meccanico positivo. Come installare un ancoraggio a sottosquadro avvitato Una corretta installazione è fondamentale per garantire le prestazioni ottimali di un ancorante a sottosquadro avvitato. Strumenti richiesti Martello perforatore: Per creare il foro pilota iniziale. Punta da trapano sottosquadro: Una punta specializzata progettata per creare il profilo di sottosquadro sul fondo del foro. Strumenti per la pulizia dei fori: Spazzolare e aspirare per rimuovere i detriti dal foro praticato. Chiave dinamica: Per garantire che l'ancoraggio sia serrato alla coppia specificata dal produttore. Guida all'installazione passo passo Praticare il foro pilota: Utilizzando il trapano a percussione, creare un foro pilota alla profondità specificata. Pulisci il buco: Pulire accuratamente il pero utilizzando una spazzola e aspirare per rimuovere tutta la polvere e i detriti. Questo è fondamentale affinché il sottosquadro si formi correttamente. Creare il sottosquadro: Inserire la punta da trapano per sottosquadro specializzato e azionare il trapano secondo le istruzioni del produttore per creare il profilo del sottosquadro. Pulisci nuovamente il foro: Ripetere il processo di pulizia per garantire che non rimangano detriti dal processo di sottosquadro. Avvitare l'ancora: Inserire l'ancoraggio a sottosquadro avvitato nel foro preparato e serrarlo con una chiave dinamometrica al valore di coppia consigliata. Quando l'ancoraggio viene serrato, il suo design si impegna con il sottosquadro, creando l'interblocco meccanico. Errori comuni di installazione e come evitarli Pulizia del foro non corretta: Polvere e detriti possono impedire la corretta formazione del sottosquadro, riducendo significativamente la capacità di carico dell'ancorante. Pulisci sempre accuratamente il foro. Dimensioni o tipo di punta del trapano errati: L'utilizzo della punta sbagliata o il mancato utilizzo di una punta a sottosquadro comprometteranno le prestazioni dell'ancoraggio. Utilizzare sempre gli strumenti specificati dal produttore. Coppia eccessiva o insufficiente: L'applicazione di una coppia eccessiva o insufficiente può portare al cedimento dell'ancoraggio. Utilizzare una chiave dinamometrica calibrata e rispettare i valori di coppia specificati. Capacità di carico e prestazioni dell'ancoraggio a sottosquadro avvitato Le prestazioni degli ancoranti a sottosquadro avvitati sono una delle ragioni principali del loro utilizzo diffuso in applicazioni critiche. Capacità di carico statico e dinamico Ancoraggi sottosquadro avvitati vantare eccellente capacità di carico statico , il che significa che possono resistere a forze costanti significative senza deformazioni o cedimenti. Inoltre il loro interblocco meccanico li rende altamente resistenti agli urti carichi dinamici , come vibrazioni o sollecitazioni ripetute, dove altri tipi di ancoraggi potrebbero cedere a causa della fatica. Il ancoraggio sottosquadro avvitato capacità di carico del vento è anche una considerazione critica per le applicazioni esterne, in particolare per i sistemi di facciata e il montaggio di pannelli solari, dove devono resistere a notevoli forze di sollevamento e laterali. Prestazione sismica Uno dei vantaggi più significativo degli ancoraggi a sottosquadro avvitati è la loro prestazione sismica . Sono spesso progettati e testati per soddisfare requisiti rigorosi adeguamento sismico e utilizzare in zona sismica . La loro capacità di resistere a movimenti significativi e di mantenerne l'integrità durante gli eventi sismici li rende la scelta preferita per le infrastrutture critiche. Impatto della temperatura e dell'ambiente sulle prestazioni I fattori ambientali possono influenzare le prestazioni dell'ancora. Il ancoraggio sottosquadro avvitato classe di resistenza al fuoco è una considerazione importante negli edifici in cui la sicurezza antincendio è fondamentale. Gli ancoraggi in acciaio al carbonio perdono resistenti a temperature elevate, mentre le opzioni in acciaio inossidabile offrono prestazioni migliori in tali condizioni. Inoltre, il ancoraggio sottosquadro avvitato resistente alla corrosione è vitale per la durabilità a lungo termine, soprattutto in ambienti corrosivi o applicazioni esterne. In tali condizioni sono generalmente preferiti gli ancoraggi in acciaio inossidabile. Migliori scenari applicativi Le prestazioni superiori degli ancoraggi al sottosquadro avvitati li rendono ideali per un'ampia gamma di applicazioni impegnative. Macchinari pesanti: Per l'ancoraggio di attrezzature pesanti che generano vibrazioni o che richiedono un fissaggio estremamente sicuro. Installazioni sopraelevate: La loro affidabile resistenza all'estrazione li rende perfetti per sospendere tubi, condotti o altri elementi dai soffitti. Zone sismiche: Come accennato, la loro resistenza sismica li rende preziosi nelle zone soggette a tremoti. Tassello sottosquadro avvitabile per sistemi di facciata: La loro capacità di gestire carichi significativi e la loro installazione discreta li rendono adatti alla messa in sicurezza di facciate architettoniche. Ancoraggio sottosquadro avvitabile per il montaggio del pannello solare: Forniscono un fissaggio robusto e sicuro per i pannelli solari, garantendo stabilità contro il sollevamento del vento e altre forze ambientali. Ancorante sottosquadro avvitabile per struttura in acciaio: Possono essere utilizzati per ancorare elementi in acciaio a fondazioni in calcestruzzo o altri componenti in calcestruzzo. Ancorante sottosquadro avvitabile nel calcestruzzo prefabbricato: La loro installazione precisa e le elevate prestazioni li rendono adatti per il fissaggio di elementi all'interno o su componenti prefabbricati in calcestruzzo. Come scegliere il giusto ancoraggio a sottosquadro avvitato? La scelta del corretto ancorante a sottosquadro avvitato è essenziale per la sicurezza e le prestazioni. Fattori chiave di selezione Diametro e lunghezza: Questi dipendono dai requisiti di carico e dallo spessore del materiale di base e dell'apparecchio da fissare. Materiale: Acciaio al carbonio: Tipicamente zincato o zincato per protezione dalla corrosione, adatto per ambienti interni asciutti. Acciaio inossidabile: Offerte superiori ancoraggio sottosquadro avvitato resistente alla corrosione , rendendolo ideale per ambienti esterni, corrosivi o umidi. Requisiti di carico: Selezionare sempre un ancoraggio con una capacità di carico di lavoro sicuro che superi i carichi statici e dinamici previsti. Tipo di materiale di base: Assicurati che l'ancoraggio sia approvato per l'uso nello specifico tipo di calcestruzzo o muratura con cui stai lavorando. Vieni a determinare la qualità Cerca ancoraggi che soddisfino gli standard e le certificazioni internazionali riconosciute. Le certificazioni chiave includono: ETA (Valutazione Tecnica Europea): Indica la conformità agli standard europei per i prodotti da costruzione, spesso includendo valutazioni specifiche per il calcestruzzo fessurato e le prestazioni sismiche. ICC-ES (Servizio di valutazione del Consiglio del codice internazionale): Fornisce la prova che un prodotto è conforme ai codici di costruzione del Nord America. Queste certificazioni garantiscono che l'ancoraggio è stato sottoposto a test rigorosi e soddisfa criteri prestazionali specifici, dandoti fiducia nella sua qualità e affidabilità.
